Разборка и сборка электронного ТНВД для двигателя Mazda Bongo Friendee

Основные шаги разборки:

1. Снятие датчиков и элементов управления ТНВД
2. Отсоединение штуцера обратки и датчика оборотов

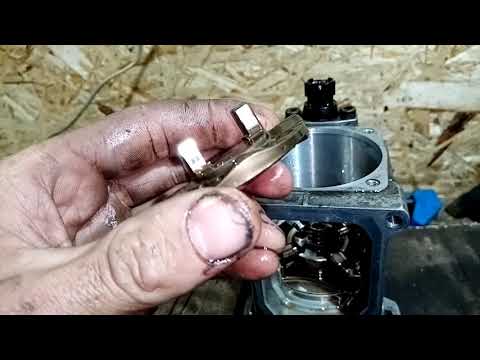

3. Снятие верхней крышки и плунжерной пары ТНВД
4. Извлечение регулировочной шайбы, пружины и роликов
5. Демонтаж фиксатора и вытягивание оси
6. Открытие корпуса и извлечение поршня, шпонки и шайбы
7. Извлечение самого насоса и редукционного клапана

Весь процесс разборки подробно описан и проиллюстрирован в видео, что позволяет четко представить последовательность действий.

При сборке электронного ТНВД Mazda Bongo Friendee важно учитывать следующие моменты:

• Строго соблюдать последовательность установки деталей, не перепутав их местоположение
• Правильно установить регулировочную шайбу, пружину и ролики в заданной ориентации
• Аккуратно вставить ось и зафиксировать ее с помощью пружинящего фиксатора
• Правильно установить поршень, шпонку и шайбу в корпусе насоса
• Акккуратно завернуть крепежные болты корпуса, не повредив резьбу
• Подключить все датчики и элементы управления, не перепутав разъемы
• Проверить герметичность всех соединений после сборки

Четкое следование инструкции в видео и внимательность при сборке позволят правильно собрать ТНВД и избежать проблем при последующей эксплуатации.

Для разборки и сборки электронного ТНВД Mazda Bongo Friendee потребуются следующие инструменты и приспособления:

• Набор гаечных и торцевых ключей
• Отвертки плоские и крестообразные
• Пинцеты, плоскогубцы, неодимовые магниты
• Надфиль или мелкозернистая наждачная бумага
• Емкость для хранения мелких деталей
• Маркер для нанесения меток на детали
• Чистые тряпки и ветошь для протирки деталей

Аккуратное обращение с инструментами и соблюдение мер предосторожности важно для предотвращения повреждения деталей ТНВД во время разборки и сборки.

К сожалению, в видео не приводятся подробные технические характеристики данного электронного ТНВД Mazda Bongo Friendee. Однако, можно выделить следующие основные моменты:

• Это электронно-управляемый ТНВД, что обеспечивает более точную и гибкую регулировку подачи топлива
• Насос имеет маркировку Bosch, что говорит о его высоком качестве и надежности
• Присутствуют различные датчики и элементы управления, такие как датчик оборотов, регулировочная шайба, пружины и ролики
• Конструкция ТНВД включает в себя поршень, редукционный клапан и топливный насос
• Согласно маркировке, данный ТНВД предназначен для двигателя Mazda Bongo Friendee

Более подробная информация о технических характеристиках может быть доступна в сервисной документации на данную модель автомобиля.

Исходя из конструкции и особенностей электронного ТНВД Mazda Bongo Friendee, можно выделить следующие наиболее распространенные неисправности:

1. Выход из строя датчиков или элементов управления (датчик оборотов, регулировочная шайба, пружина, ролики)
2. Износ или повреждение плунжерной пары, приводящие к нарушению точности дозирования топлива
3. Закупоривание или повреждение топливных каналов, редукционного клапана
4. Течь в уплотнениях корпуса ТНВД, приводящая к потере герметичности
5. Нарушение работы электронного блока управления, отвечающего за регулировку ТНВД

Своевременная диагностика, профилактическое обслуживание и оперативное устранение данных неисправностей позволит обеспечить надежную работу ТНВД в процессе эксплуатации автомобиля.
